Relais voor startcondensatoren
Op voorraad
Hulp of advies nodig?
+31 (0) 529 46 28 30Specificaties
|
Spanning
|
: 230 V
|
|
Schakelstroom
|
: tot 24 A
|
|
Frequentie
|
: 50-60 Hz
|
|
Werktemperatuur
|
: 0°C....+80°C
|
|
Vertragingsdtijd
|
: 0,25.... 5 sec. instelbaar
|
|
Herstartvertraging
|
: 60 sec.
|
|
Afmeting (lxbxh)
|
: 52 x 35 x 22 mm
|

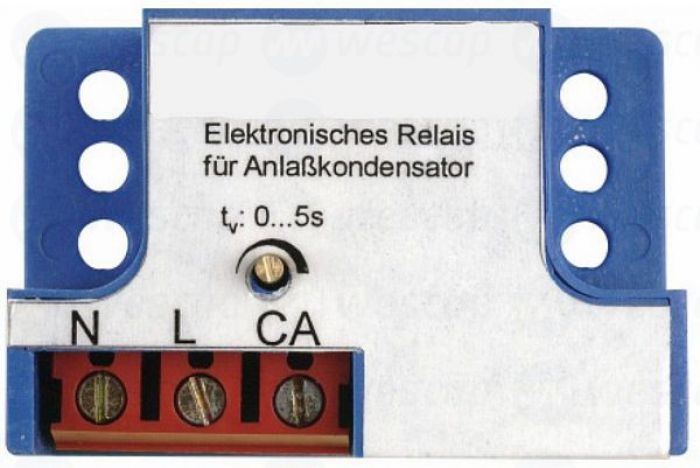

Het electronische startrelais dient ervoor om de startcondensator na een instelbare tijd af te schakelen, dit startrelais is een betrouwbaar alternatief voor de mechanische centrifugaalschakelaar welke op de draaiende as van de motor is gemonteerd. Dit relais schakelt de startcondensator af nadat de motor op toeren is en wordt toegepast in:
- Eénfasemotoren
- Driefasemotoren op een enkele fase (Steinmetz-schakeling)
Voordeel ten opzichte van een centrifugaalschakelaar:
- Hoge betrouwbaarheid, zonder mechanische componenten
- Compact ontwerp voor de inbouw in de motorklemmenkast
- Makkelijker te installeren en instellen dan een centrifugaalschakelaar
- Optimale motorkoppel instelbaar door de op tijd afschakelbare startcondensator
- Geen vonkvorming bij het afschakelen, zoals bij de mechanische variant wel optreed
- Hoge schakelstroom bij een compacte bouwvorm
Specificaties
Specificaties
|
Spanning
|
: 230 V
|
|
Schakelstroom
|
: tot 24 A
|
|
Frequentie
|
: 50-60 Hz
|
|
Werktemperatuur
|
: 0°C....+80°C
|
|
Vertragingsdtijd
|
: 0,25.... 5 sec. instelbaar
|
|
Herstartvertraging
|
: 60 sec.
|
|
Afmeting (lxbxh)
|
: 52 x 35 x 22 mm
|
Productinformatie

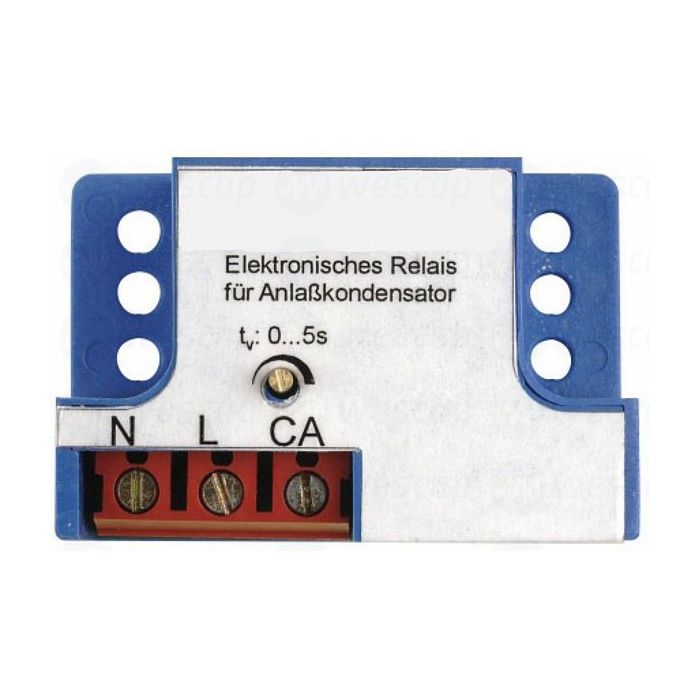

Het electronische startrelais dient ervoor om de startcondensator na een instelbare tijd af te schakelen, dit startrelais is een betrouwbaar alternatief voor de mechanische centrifugaalschakelaar welke op de draaiende as van de motor is gemonteerd. Dit relais schakelt de startcondensator af nadat de motor op toeren is en wordt toegepast in:
- Eénfasemotoren
- Driefasemotoren op een enkele fase (Steinmetz-schakeling)
Voordeel ten opzichte van een centrifugaalschakelaar:
- Hoge betrouwbaarheid, zonder mechanische componenten
- Compact ontwerp voor de inbouw in de motorklemmenkast
- Makkelijker te installeren en instellen dan een centrifugaalschakelaar
- Optimale motorkoppel instelbaar door de op tijd afschakelbare startcondensator
- Geen vonkvorming bij het afschakelen, zoals bij de mechanische variant wel optreed
- Hoge schakelstroom bij een compacte bouwvorm
